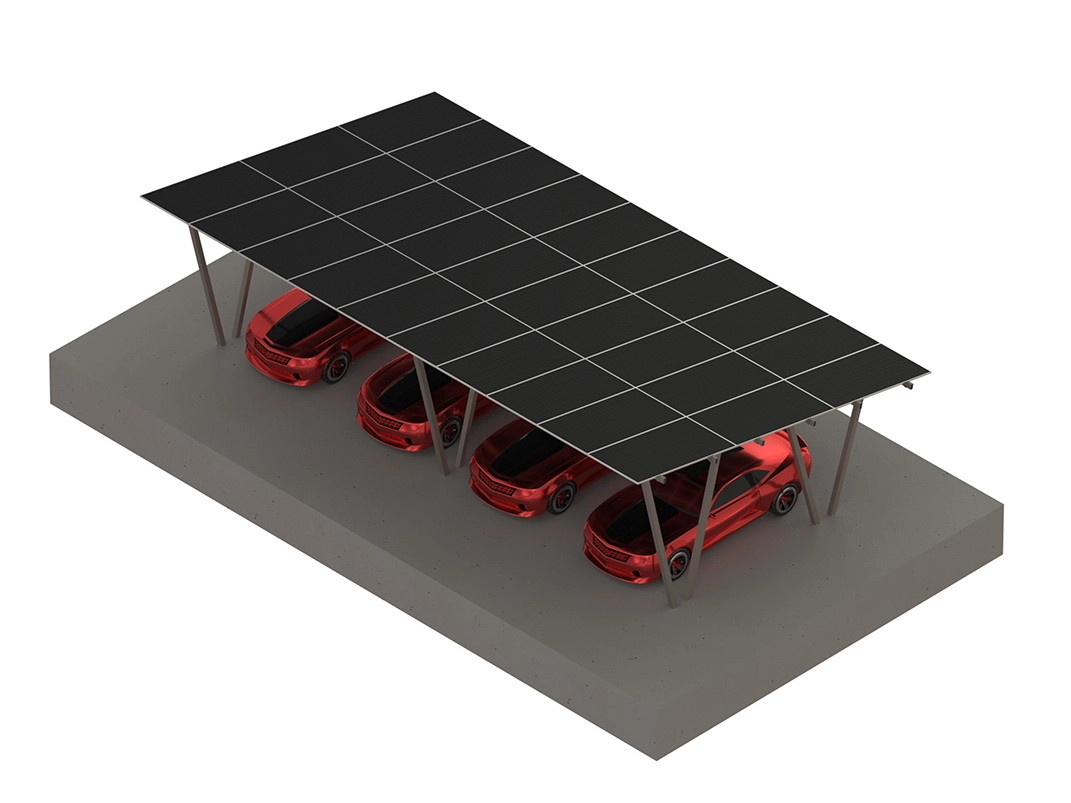

Na szybko rozwijającym się komercyjnym rynku energii słonecznej system mocowania wiaty słonecznej w kształcie litery W sprawdził się jako solidne, dwukolumnowe rozwiązanie dla średnich i dużych parkingów. Dzięki zastosowaniu symetrycznej konfiguracji z dwoma słupkami, kształt W zapewnia niezrównaną integralność strukturalną, co czyni go idealnym fundamentem dla modułów fotowoltaicznych o dużej mocy i zintegrowanej infrastruktury ładowania pojazdów elektrycznych.
Podstawową zaletą konstrukcji w kształcie litery W (podwójny słupek) jest zdolność do rozkładania obciążeń stałych i użytkowych na dwie wzmocnione podpory pionowe. Taka konfiguracja minimalizuje moment zginający na kolumnach, dzięki czemu system jest w stanie wytrzymać ekstremalne obciążenia środowiskowe.
Odporność na obciążenie wiatrem: Zaprojektowana z myślą o wszechstronności z opcjami 25 m/s, 40 m/s i do 50 m/s , zapewniając bezpieczeństwo w regionach narażonych na huragany.
Nośność śniegu: Wytrzymuje obciążenie od 0,6 kN/m² do 1,5 kN/m² , zapobiegając deformacjom konstrukcyjnym podczas intensywnych opadów zimowych.
Kąt pochylenia: zoptymalizowany pod kątem 5°, aby zrównoważyć redukcję siły nośnej aerodynamicznej z wydajnym odprowadzaniem wody i właściwościami samooczyszczania paneli.
Trwałość jest podstawą każdego systemu montażu zewnętrznego. Wiata Haina w kształcie litery W jest zbudowana ze stali ocynkowanej ZAM (cynk-aluminium-magnez) .
Odporność na korozję C3: Specjalnie przystosowana do stopnia korozji powietrznej C3 , zapewniająca doskonałą ochronę w środowiskach miejskich i przemysłowych.
Właściwości samonaprawiające: Powłoka ZAM w naturalny sposób migruje, zakrywając przecięte krawędzie i zadrapania, zapobiegając powstawaniu rdzy, która jest typową plagą tradycyjnej stali ocynkowanej.
20-letnia gwarancja: Nasz system, objęty dwudziestoletnią gwarancją strukturalną, został zaprojektowany na okres użytkowania przekraczający 25 lat.
Wydajność w branży fotowoltaicznej często mierzy się skalowalnością. Nasz system w kształcie litery W to modułowa konstrukcja łączona śrubami , umożliwiająca szybkie wdrożenie i rozbudowę.
Konfiguracja | Waga ramy | Liczba paneli fotowoltaicznych (Ref) | Śr. Codzienne pokolenie |
|---|---|---|---|
2 miejsca parkingowe | 910 kg | 15 szt | 34272 Wh |
4 miejsca parkingowe | 1510 kg | 30 szt | 68544 Wh |
6 miejsc parkingowych | 2210 kg | 42 szt | 95 961 Wh |
8 miejsc parkingowych | 2750 kg | 57 szt | 130 233 Wh |
Uwaga: Obliczenia przeprowadzono dla modułów o wysokiej wydajności 595–620 W.
Rozumiemy, że praca na miejscu stanowi znaczną część kosztów projektu. System W-Shape został zaprojektowany w celu usprawnienia przebiegu instalacji:
Elementy wstępnie dziurkowane: Wszystkie belki i płatwie są fabrycznie nawiercone w celu zapewnienia dokładnego wyrównania.
Uniwersalna kompatybilność: zoptymalizowany pod kątem modułów wielkoformatowych (2278 × 1134 mm), obsługujący moc wyjściową od 400 W do 700 W.
EV Ready: Dwukolumnowa konstrukcja zapewnia stabilną powierzchnię montażową dla stacji ładowania pojazdów elektrycznych poziomu 2, tworząc kompletne rozwiązanie „Generuj + ładuj”.
Dzięki bezpośredniej współpracy z Jiaxin Haina Solar firmy EPC i dystrybutorzy mogą zaoszczędzić 40–60% w porównaniu z lokalnymi dostawcami średniego szczebla. Nasze konstrukcje z certyfikatem CE spełniają rygorystyczne międzynarodowe przepisy budowlane, ułatwiając szybsze uzyskiwanie pozwoleń i obniżając całkowity uśredniony koszt energii (LCOE) dla użytkownika końcowego.
System montażu słonecznego w kształcie litery W to coś więcej niż tylko konstrukcja wsporcza; jest to wysokowydajne rozwiązanie inżynieryjne zaprojektowane z myślą o przyszłości zielonej infrastruktury. Niezależnie od tego, czy budujesz małą działkę handlową, czy ogromny kompleks parkingów przemysłowych, kształt litery W zapewnia stabilność, trwałość i skalowalność wymaganą do długoterminowego sukcesu.
Szukasz wyceny technicznej lub niestandardowych opcji kolorów RAL? Skontaktuj się z naszym zespołem inżynierskim już dziś, aby otrzymać szczegółową propozycję swojego kolejnego projektu.
