Z falisty metalowy dach PV Systemy montażu PV: Preferowane rozwiązanie do efektywnego wykorzystania przestrzeni przemysłowej i mieszkaniowej

Zbudowane metalowe dachy (kolorowe dachy blachy), szeroko znajdujące się w budynkach przemysłowych, magazynach i domach na wsi, służą jako krytyczne platformy do instalowania rozproszonych systemów fotowoltaicznych (PV). Niezawodny i dobrze przystosowany system montażu PV jest podstawowym kluczem do zapewnienia bezpiecznego, wydajnego i długoterminowego działania stacji zasilania PV na takich dachach.

Dlaczego metalowe dachy są idealną platformą do instalacji PV?

1. Wysoka wytrzymałość konstrukcyjna: W porównaniu z tradycyjnymi dachami płytek, faliste metalowe dachy są zazwyczaj wspierane przez solidne stalowe wiązki lub systemy Purlin pod spodem, oferując doskonałą ogólną pojemność obciążenia. Mogą łatwo utrzymać ciężar modułów PV i strukturę montażową.

2. Wygodna i wydajna instalacja: ich regularna, płaska (lub regularnie falista) powierzchnia ułatwia pozycjonowanie, instalację i mocowanie systemu montażowego. Budowa jest szybka, a koszty stosunkowo niskie.

3. Montaż bez penetracji (metoda głównego nurtu): Większość falistych mocowań PV dachu metalowego wykorzystuje metodę mocowania opartą na zaciskach. Zaciski chwytają bezpośrednio na grzbiety dachu (szczyty) lub dolin (koryta), eliminując potrzebę wiercenia otworów przez dach. To maksymalizuje ochronę oryginalnej warstwy wodoodpornej dachu, zapobiegając potencjalnym wyciekom.

4. Dobra wentylacja i rozpraszanie ciepła: naturalny kanał wentylacji tworzy się między modułami i dachem, pomagając obniżyć temperatury robocze modułów i poprawić wydajność wytwarzania energii.

Rodzaje rdzeni i cechy falistych metalowych systemów montażowych

Zaprojektowany przede wszystkim wokół sposobu bezpiecznego i nieodhetralnie ustalania się w sprawach dachowych, wspólne typy obejmują:

1. Systemy zacisków i kolejowych:

• Struktura: składa się przede wszystkim ze specjalistycznych zacisków w kształcie profilu dachu (zaciśnięte na szczytach lub dolinach), podstawy łączące zaciski z szynami, szyny obsługujące moduły oraz zaciski modułowe/zaciski końcowe zabezpieczające moduły.

• Zalety: stosunkowo prosta struktura, niższy koszt, szybsza prędkość instalacji. Jest to obecnie najbardziej główny i szeroko stosowany rozwiązanie.

• Zastosowanie: Odpowiednie dla różnych typowych typów falowania (np. Ribr trapezoidalne, szew stojący, profile falisty).

2. Systemy kolejowe:

• Struktura: polega również na wyspecjalizowanych zaciskach przymocowanych do dachu, ale wykorzystuje dłuższe szyny podłużne lub poprzeczne do obsługi i zabezpieczenia wielu modułów. Moduły są zwykle ustalane na szynach przy użyciu metod ściskających lub średniej.

• Zalety: Wysoka elastyczność układu, dostosowana do różnych rozmiarów i ustaleń modułów; Ogólna struktura jest bardziej stabilna z doskonałą odpornością na podnoszenie wyścigu; ułatwia dostrajanie pozycjonowania modułów.

• Zastosowanie: projekty wymagające wysokiej stabilności systemu i elastyczności układu, szczególnie odpowiednie dla dużych dachów lub obszarów komercyjnych/przemysłowych podatnych na silne wiatry.

3. Systemy bez kolei (bezpośrednie mocowanie):

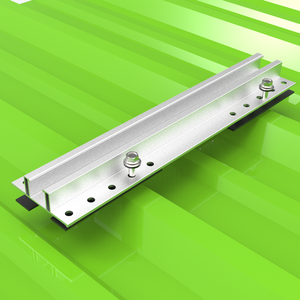

• Struktura: Moduły są przymocowane bezpośrednio do podstaw montażowych przymocowanych do dachu za pomocą specjalistycznych złączy lub zacisków, eliminujących szyny.

• Zalety: najniższy koszt materiału, najbardziej uproszczone kroki instalacji.

• Wady: Wymaga wyjątkowo wysokiego precyzyjnego dopasowania otworów montażowych modułów i falami dachu; słaba elastyczność regulacji; Stosunkowo słabsza odporność na wiatr (polega na sile pojedynczej punktu). Rzadziej używane.

Zaciski: „fundament ” systemów montażu dachu falistego

Zaciski są podstawowymi elementami łączącymi faliste systemy montażu dachu; Ich projekt i jakość są krytyczne:

• Kompatybilność: Musi idealnie pasować do dokładnego kształtu i wymiarów terenów dachowych, aby zapewnić mocne zaciskanie, a nawet dystrybucję siły.

• Opór materiału i korozji: zwykle wykonany z wysokiej wytrzymałości stopu aluminium lub stali nierdzewnej, z obróbką powierzchniową, takimi jak anodowanie, zapewniając doskonałą odporność na korozję w celu wytrzymania ostrych środowisk zewnętrznych.

• Uszczelnienie: powierzchnie styku między zaciskami a dachem często mają wysokiej jakości gumę EPDM lub silikonowe podkładki. Zwiększają one tarcie, aby zapobiec poślizgowi, jednocześnie działając jako bufor i zapewniają wodoodporne uszczelnienie, zapobiegając wnikaniu wody w punktach zacisku.

Kluczowe rozważania dotyczące instalacji falbanowych systemów montażowych dachu metalowego

1. Ocena stanu dachu:

• Pojemność obciążenia konstrukcyjnego: musi być oceniany przez profesjonalnego inżyniera, aby ustalić, czy istniejąca konstrukcja dachu (purlins, wiązki) może wytrzymać dodatkowe obciążenia PV (obciążenie martwe, obciążenie wiatru, obciążenie śniegu). W przypadku starszych budynków potrzebna jest szczególna ostrożność.

• Stan dachu: Sprawdź arkusze metali pod kątem poważnej korozji, odkształcenia, pęknięć lub zniszczonych szczeliwo. Poważnie uszkodzone dachy wymagają najpierw naprawy lub wymiany.

• Wiek dachu: Oceń, czy pozostała żywotność może obejmować oczekiwany okres operacyjny systemu PV wynoszący ponad 25 lat.

2. Dokładne pozycjonowanie i naprawianie:

• Zaciski muszą być ściśle zainstalowane przez punkty konstrukcyjne obciążenia dachu (np. Purliny) zgodnie z wymaganiami projektowymi.

• Dokręć śruby zaciskowe ściśle do momentu obrotowego określonego w instrukcji instalacji. Otwarcie może uszkodzić metalową prześcieradło lub podkładkę uszczelniającą; Unbagling prowadzi do niepewnego naprawy.

3. Wodoodporność jest najważniejsza:

• Upewnij się, że wszystkie podkładki uszczelniające pod zaciskami są nienaruszone, prawidłowo ustawione i ściskane.

• Chociaż bez penetracji, zachowaj ostrożność podczas instalacji, aby uniknąć drapania lub uszkodzenia istniejącego wodoodporności dachu. Po zakończeniu sprawdź zaciski pod kątem potencjalnych punktów wycieku.

4. Projekt obciążenia wiatrem:

• Projektowanie systemu montażowego musi być zgodne z lokalnymi wymaganiami dotyczącymi obciążenia wiatru. Wzbrojenie jest szczególnie potrzebne na krawędziach i rogach.

• Upewnij się, że wszystkie złącza są bezpiecznie dokręcane. Przeprowadzić regularną kontrolę i konserwację.

5. Rozbudowa i skurcz termiczny:

• Elementy metalu mają znaczący ruch termiczny. Projekt musi obejmować rozsądne luki rozszerzające, aby uniknąć narastania naprężeń powodujących odkształcenie lub uszkodzenie.

Podsumowanie korzyści

• Wysokie bezpieczeństwo: instalacja bez penetracji chroni wodoodporność dachu; niezawodna siła strukturalna.

• Dobra ekonomia: Wygodna instalacja pozwala zaoszczędzić koszty pracy i czasu; Wykorzystuje przestrzeń bezczynności dachu do generowania przychodów.

• Doskonała wydajność wytwarzania energii: Dobra wentylacja i warunki rozpraszania ciepła Wydajność modułu.

• Przyjazne dla środowiska: w pełni wykorzystuje czystą energię, zmniejszając emisję emisji dwutlenku węgla.

Potencjalne wyzwania i rozważania

• Ryzyko korozji: elementy montażowe i zaciski muszą wytrzymać długoterminową korozję środowiskową; Wybór materiału i obróbka powierzchni są kluczowe.

• Zarządzanie rozszerzeniem cieplnym: Zła konstrukcja lub niewłaściwa instalacja może powodować problemy.

• Dostęp do konserwacji: Bezpieczne ścieżki do przyszłego czyszczenia, kontroli i konserwacji potrzeba planowania dużych dachów.

Wniosek

Technologia montażu PV z falbanami metalowej jest wysoce dojrzała, oferując wydajne i niezawodne rozwiązanie do wdrażania PV na dachach komercyjnych, przemysłowych i mieszkalnych. Jego podstawowa zaleta polega na wyjątkowej wodoodpornej ochronie i wygodnej instalacji zapewnianej metodą bez penetracji. Wybór wysokiej jakości zacisków idealnie dopasowanych do profilu dachu, prowadzenie rygorystycznych ocen obciążenia dachu, przylegające do standaryzowanych procedur instalacyjnych oraz podkreślenie oporności na korozję i projektowanie rozszerzania termicznego są kluczem do zapewnienia długoterminowej, bezpiecznej i stabilnej eksploatacji fabryki falowanej metalowej elektrowni PV PV, umożliwiającą ciągłe generowanie wartości zielonej. W miarę rozwoju zastosowań PV i technologii systemy montażu dachu metalowego będą nadal odgrywać istotną rolę w sektorze energii rozproszonej.
