Jakie elementy składają się na fotowoltaiczny system wytwarzania energii?

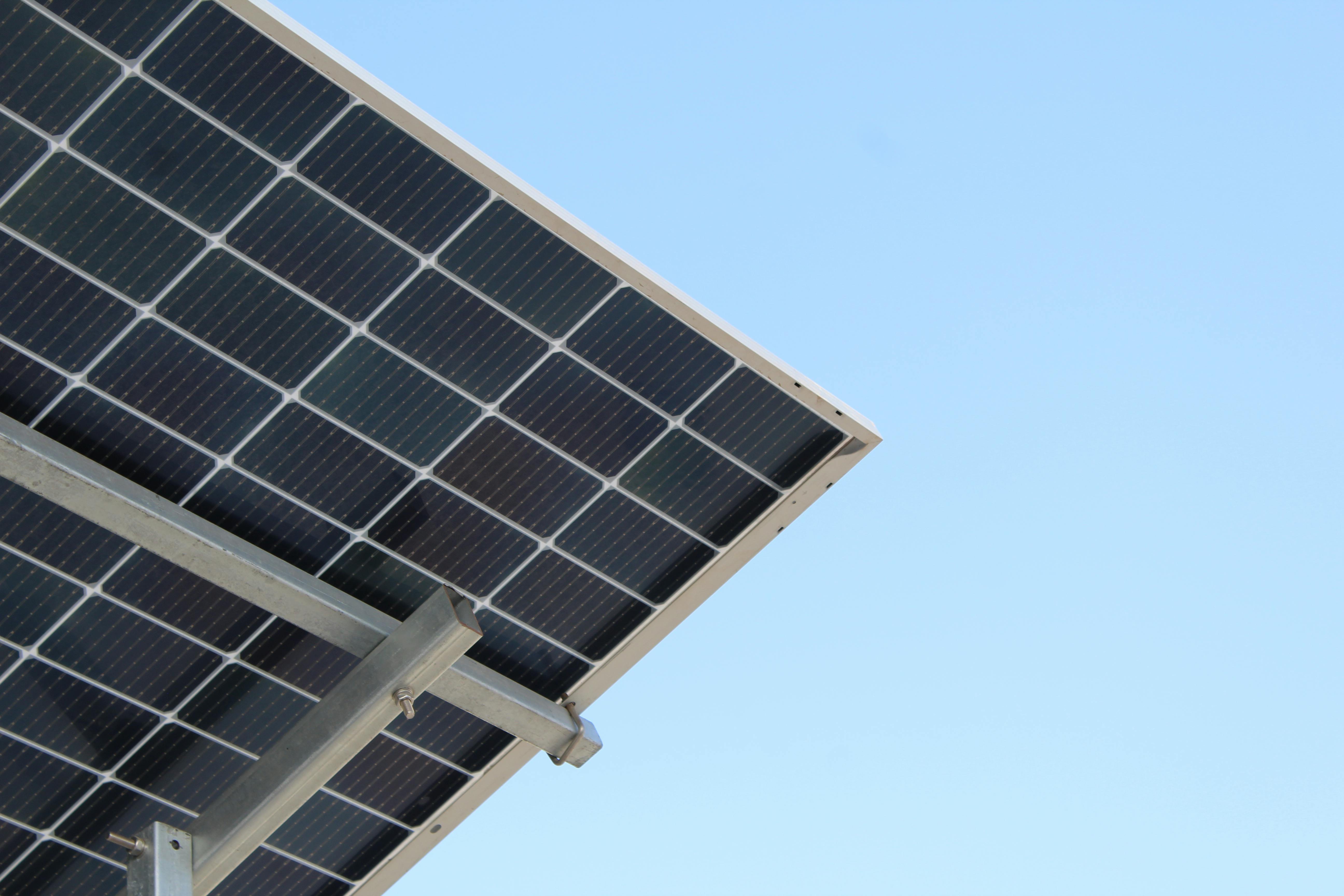

Funkcjonować: Podstawowy element systemu fotowoltaicznego, przetwarzający światło słoneczne na prąd stały (DC). Składa się z wielu ogniw słonecznych połączonych szeregowo lub równolegle, zamkniętych w obudowie ochronnej, która jest odporna na wpływy środowiska i zapewnia stabilne, wydajne wytwarzanie energii.

Powszechne typy: Krzem monokrystaliczny, krzem polikrystaliczny i moduły cienkowarstwowe. Monokrystaliczny ma wysoką wydajność, ale jest droższy; polikrystaliczny jest opłacalny i ma nieco niższą wydajność, podczas gdy cienkowarstwowy jest lekki i elastyczny, ale mniej wydajny.

Funkcjonować: Przekształca energię elektryczną prądu stałego z modułów fotowoltaicznych na prąd przemienny (AC) do wykorzystania w sieci lub do bezpośredniego zużycia. Kontroluje i chroni system, zapewniając stabilną pracę i bezpieczeństwo elektryczne.

Powszechne typy: Falowniki centralne dla dużych instalacji, falowniki stringowe dla systemów rozproszonych (z MPPT dla każdego stringu) oraz mikroinwertery dla małych systemów, takich jak dachy budynków mieszkalnych, oferujące elastyczność i monitorowanie na poziomie modułu.

Funkcjonować: Podtrzymuje i zabezpiecza moduły fotowoltaiczne, zapewniając ich ustawienie pod optymalnym kątem w celu maksymalnego nasłonecznienia. Wspornik musi być wystarczająco mocny i stabilny, aby wytrzymać siły zewnętrzne, takie jak wiatr i śnieg.

Powszechne typy: Wsporniki stałe, regulowane i śledzące. Stały jest tani i prosty, regulowany umożliwia zmianę kąta w celu poprawy wydajności, podczas gdy śledzenie automatycznie podąża za słońcem, aby uzyskać maksymalną wydajność, ale wiąże się z wyższymi kosztami.

Funkcjonować: Gromadzi energię elektryczną prądu stałego z wielu ciągów fotowoltaicznych i zarządza nią, zwiększając napięcie w celu zmniejszenia strat w kablach i kosztów. Zapewnia również ochronę nadprądową i odgromową.

Powszechne typy: Skrzynki przyłączeniowe prądu stałego (do łączenia ciągów prądu stałego) i skrzynki przyłączeniowe prądu przemiennego (do łączenia wyjścia prądu przemiennego z falowników do sieci).

Funkcjonować: Przesyłaj energię elektryczną pomiędzy komponentami, np. z modułów fotowoltaicznych do skrzynki przyłączeniowej, falownika i szafy rozdzielczej.

Typowe typy: Kable DC (moduły łączące, skrzynki przyłączeniowe i falowniki) i kable AC (podłączające falowniki do sieci lub po stronie użytkownika). Kable prądu stałego mają dobrą izolację i odporność na warunki atmosferyczne, podczas gdy kable prądu przemiennego skupiają się na przewodności i przeciwdziałaniu zakłóceniom.

Funkcjonować: Kontroluje i chroni przepływ energii elektrycznej w systemie, rozprowadzając prąd przemienny z falownika do sieci lub obciążenia. Monitoruje również parametry, takie jak prąd, napięcie i upływ, aby zapewnić bezpieczną pracę.

Powszechne typy: Obejmuje szafy liniowe (do odbioru prądu przemiennego z falownika), szafy pomiarowe (do pomiaru energii), szafy kompensacyjne (do kompensacji mocy biernej) i szafy wyjściowe (do dystrybucji energii do sieci lub użytkowników).

Funkcjonować: Monitoruje wydajność systemu w czasie rzeczywistym, śledząc parametry, takie jak moc wyjściowa modułu, stan falownika i stan sieci. Pomaga wykrywać usterki i nieprawidłowości, ułatwiając konserwację i zarządzanie.

Powszechne typy: Systemy lokalne wykorzystują czujniki znajdujące się na miejscu do natychmiastowego monitorowania, podczas gdy systemy zdalne przesyłają dane do centralnego centrum sterowania w celu zarządzania wieloma systemami i poprawy wydajności operacyjnej.
