Przewodnik po wyborze szyn nośnych fotowoltaicznych

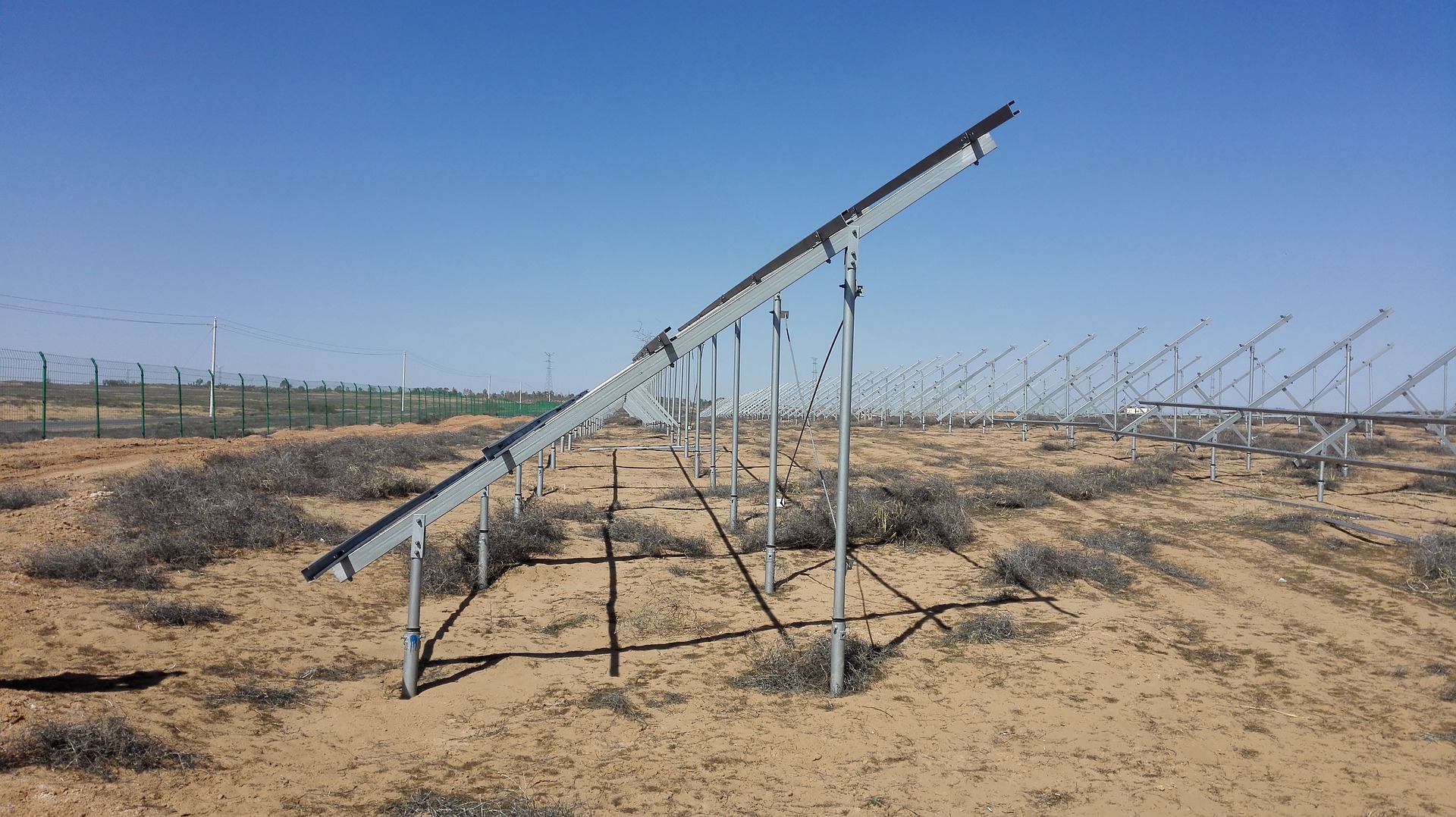

Szyny nośne fotowoltaiczne (PV) są kluczowym elementem systemów montażowych PV, zapewniającym stabilność i trwałość układu fotowoltaicznego. Oto obszerny przewodnik dotyczący wyboru odpowiednich szyn:

1. Wybór materiału

Szyny ze stopu aluminium

• Zalety:

• Lekkość: ułatwia transport i instalację, jednocześnie zmniejszając obciążenie dachu.

• Odporność na korozję: Nadaje się do trudnych warunków zewnętrznych; długa żywotność.

• Estetyczny wygląd: Pasuje do projektów budynków, dzięki czemu idealnie nadaje się do zastosowań wrażliwych wizualnie.

• Wady:

• Wyższy koszt w porównaniu do szyn stalowych.

• Nieco mniejsza nośność.

• Idealne zastosowania:

• Rozproszone dachowe systemy fotowoltaiczne na małą skalę, takie jak budynki mieszkalne lub małe budynki komercyjne.

• Preferowany na obszarach przybrzeżnych lub w lokalizacjach o wysokich wymaganiach estetycznych.

Szyny stalowe

• Zalety:

• Wysoka wytrzymałość: wytrzymuje duże obciążenia, nadaje się do instalacji na dużą skalę.

• Ekonomiczność: niższa cena i wysoki stosunek wydajności do kosztów.

• Wady:

• Ciężar duży: wymaga dokładnego rozważenia nośności dachu podczas instalacji.

• Podatny na rdzę: Wymaga odpowiedniego zabezpieczenia antykorozyjnego.

• Idealne zastosowania:

• Obiekty przemysłowe i duże dachy komercyjne, gdzie wymagania dotyczące nośności są duże.

• Powszechne w regionach śródlądowych o niższym ryzyku korozji.

Szyny z materiału kompozytowego

• Zalety:

• Zrównoważona wydajność: wysoka wytrzymałość, dobra odporność na korozję i stosunkowo lekka.

• Łatwy w instalacji.

• Wady:

• Wysoki koszt i złożony proces produkcyjny.

• Ograniczona dostępność na rynku.

• Idealne zastosowania:

• Wysokowydajne dachowe systemy fotowoltaiczne przy wystarczającym budżecie.

• Projekty o wysokich wymaganiach środowiskowych lub technicznych.

2. Dane techniczne i wymiary

• Długość:

• Określane na podstawie wymiarów dachu i układu paneli.

• Unikaj zbyt długich szyn, aby zapobiec deformacji podczas transportu lub instalacji.

• Wybierz szyny, które minimalizują liczbę połączeń, aby zapewnić lepszą stabilność i wydajność.

• Szerokość:

• Powinien być zgodny z montażem panelu i metodami mocowania.

• Typowe szerokości: 40mm, 50mm, 60mm.

• Szersze szyny zwiększają stabilność i nośność, ale zwiększają koszty.

• Grubość:

• 1,5–2,0 mm dla systemów o małej skali.

• 2,5–3,0 mm lub grubsze w przypadku instalacji na dużą skalę, szczególnie w regionach o silnym wietrze lub dużych ilościach śniegu.

• Bezpośrednio wpływa na nośność i trwałość.

• Zalecony:

3. Wymagania dotyczące nośności

Dokładnie oblicz wymagania dotyczące obciążenia, biorąc pod uwagę:

• Waga panelu.

• Obciążenia wiatrem: Zwłaszcza na obszarach o dużych prędkościach wiatru.

• Obciążenia śniegiem: Istotne w regionach o dużych opadach śniegu.

• Obciążenia konserwacyjne: Uwzględnij działalność człowieka podczas inspekcji lub napraw.

• Przykład:

• W obszarach o dużym wietrze należy preferować szyny o doskonałej odporności na wiatr. Zapewnij odpowiednie odstępy i bezpieczne połączenia, aby zwiększyć stabilność systemu.

• W regionach podatnych na śnieg należy wybierać szyny o większej nośności, aby uniknąć deformacji w wyniku gromadzenia się śniegu.

4. Metody obróbki powierzchni

Cynkowanie ogniowe:

• Proces: Powłoka stali cynkiem w celu utworzenia warstwy odpornej na korozję.

• Zalety: Wysoka trwałość, odporność na zużycie i długa żywotność w środowisku zewnętrznym.

• Aplikacje: Ekonomiczna opcja dla szyn stalowych.

Malowanie proszkowe:

• Proces: Nałożenie powłoki proszkowej utwardzanej w wysokich temperaturach.

• Zalety:

• Zwiększona odporność na korozję i dekoracyjny wygląd.

• Możliwość dostosowania kolorów w celu dopasowania do projektów architektonicznych.

• Wady: Nieco mniej trwały niż cynkowanie w trudnych warunkach.

Anodowanie:

• Proces: Elektrochemiczna obróbka szyn aluminiowych, tworząca ochronną warstwę tlenku.

• Zalety:

• Doskonała odporność na korozję, twardość powierzchni i odporność na zużycie.

• Zapewnia izolację elektryczną, zapobiegając korozji elektrochemicznej.

• Aplikacje: Standard dla szyn ze stopu aluminium.

5. Kompatybilność z innymi komponentami

• Z panelami fotowoltaicznymi:

• Upewnij się, że otwory i szczeliny montażowe odpowiadają systemowi mocowania panelu (śruby, zaciski itp.).

• Szyny muszą bezpiecznie trzymać panele, aby zapobiec przesuwaniu się lub poluzowaniu.

• Z podstawowymi strukturami:

• Połączenia z podstawami (np. uchwytami dachowymi) muszą skutecznie przenosić obciążenia.

• Dostosuj metody montażu (np. kołki rozporowe, kotwy chemiczne, spawanie) do właściwości konstrukcyjnych dachu.

• Przykład:

• Panele z systemem mocowania śrubowego wymagają wstępnie nawierconych szyn pasujących do układu śrub.

• Systemy montowane na zaciskach wymagają wymiarów szyn i profili zaprojektowanych tak, aby dobrze pasowały do ​​zacisków.

6. Kluczowe rozważania

• Dopasuj materiały i specyfikacje szyn do warunków środowiskowych i skali projektu.

• Priorytetowo traktuj systemy, które minimalizują złożoność instalacji i maksymalizują trwałość.

• Potwierdź kompatybilność ze wszystkimi komponentami systemu fotowoltaicznego, aby zapewnić bezproblemową integrację i długoterminową wydajność.
