Wydajna i bezpieczna instalacja paneli słonecznych na dachach zależy od solidnego i elastycznego fundamentu. W sercu tego fundamentu leży kluczowa kombinacja: specjalnie zaprojektowane aluminiowe złączki i haczyki dachowe. To synergistyczne parowanie tworzy niezbędny interfejs między modułami fotowoltaicznymi (PV) a samą strukturą dachu, zapewniając długoterminową wydajność, integralność strukturalną i elastyczność instalacji.
Haczyki dachowe służą jako główny punkt mocowania do budynku. Ich projekt jest najważniejszy:
Funkcja: Aby bezpiecznie przymocować cały system montażu bezpośrednio do elementów konstrukcyjnych dachu (krokwi, kratownicy), bezpiecznie przenosząc wszystkie obciążenia mechaniczne (waga, wiatr, śnieg) do budynku.
Materiały i design: zwykle produkowane z wysoce opornych na korozję materiałów:
Stal ocynkowana (np. G550 lub wyższa): oferuje wysoką wytrzymałość na rozciąganie i jest opłacalna. Gęsta powłoka cynku (np. Z275, Z450) zapewnia niezbędną ochronę korozji.
Stal nierdzewna (np. AISI 304, 316): Zapewnia doskonały odporność na korozję, szczególnie w trudnych środowiskach przybrzeżnych lub przemysłowych, choć przy wyższych kosztach. 316 jest preferowane dla maksymalnej trwałości w pobliżu słonej wody.
Odmiany: Haczyki są przeznaczone do określonych typów dachu:

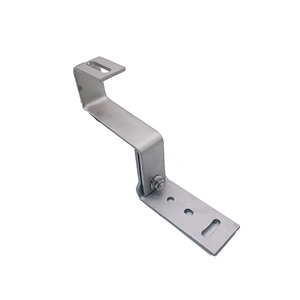

Dachy wyłożone kafelkami: Często mają rozszerzone „stopy ” lub regulowane podstawy, aby zacisnąć lub zaczepić na płytkach bez narażania wodoodporności.
Arkuszowe dachy: Użyj zacisków lub wsporników, które uszczelniają bezpośrednio na żebra lub szwa stojącego szwu lub trapezoidalnych metalowych dachów.
Dachy gontowe/asfaltowe: Zastosuj większe podstawy ze zintegrowanym miganiem, aby stworzyć wodoszczelne uszczelnienie wokół punktu penetracji.
Kluczowe atrybut: haka Wytrzymałość i odporność na korozję nie podlegają negocjacjom, ponieważ awaria zagraża całego systemu.

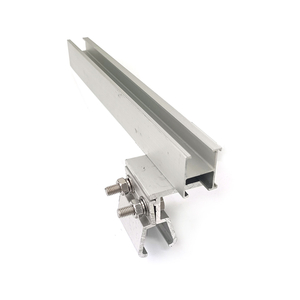

Złącze aluminiowe stanowią kręgosłup powyższej konstrukcji, łącząc haczyki dachowe z szynami obsługującymi moduły fotowoltaiczne. Ich wszechstronność jest kluczowa:
Funkcja: Aby zapewnić regulację wysokości (dystans), regulację kąta pochylenia, pozycjonowanie boczne i bezpieczny punkt połączenia dla szyn montażowych.
Materiał: prawie wyłącznie wytworzony ze stopów aluminium (zwykle 6005-T5 lub 6061-T6). Ten wybór ma kluczowe znaczenie, ponieważ:
Wysoki stosunek wytrzymałości do ważności: zapewnia niezbędne wsparcie konstrukcyjne przy jednoczesnym minimalizowaniu ogólnej wagi systemu na dachu.
Najwyższa odporność na korozję: aluminium naturalnie tworzy ochronną warstwę tlenku. Zwiększoną ochronę osiąga się poprzez anodowanie (tworząc grubszą, twardszą warstwę tlenku, często czystą lub kolorową) lub wysokiej jakości powłokę proszkową.
Doskonała urabialność i formalność: pozwala na złożone, lekkie projekty.
Kompatybilność termiczna: bliższy współczynnik rozszerzania termicznego do ram modułów PV niż stal, zmniejszając naprężenie w punktach połączenia.
Niemagnetyczne i nieposłuszne: korzystne w niektórych środowiskach.

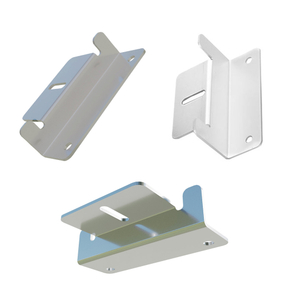

Złożoność projektu: Złącze obejmują proste wsporniki L i obserwatory kątowe po wyrafinowane zespoły wieloskładnikowe Oferowanie:
Dostosowanie wysokości (dystans): kluczowe dla tworzenia przepływu powietrza w modułach (chłodzenie) i niedrożności dachu rozliczeniowego (płytki, szwy, izolacja).
Regulacja kąta pochylenia: umożliwia optymalną orientację panelu pod względem sezonowych kąty słonecznej, maksymalizując wydajność energii.
Pozycjonowanie kolei bocznej: umożliwia precyzyjne wyrównanie szyn w stosunku do pozycji haczyka o stałym dachu.
Solidne zaciskanie: bezpieczne interfejsy z hakiem dachowym poniżej, a aluminiową szyną powyżej, często przy użyciu wysokiej jakości śrub ze stali nierdzewnej i nakrętek.
Prawdziwa moc polega na integracji tych komponentów:
Optymalne parowanie materiałów: odporność na korozję zarówno haka dachowego (stal ocynkowana/ze stali nierdzewnej), jak i aluminiowe (anodowane/powlekane proszkiem) zapewnia długowieczność w trudnych środowiskach na dachu. Odmienny kontakt metalu zarządza przy użyciu podkładek izolacyjnych lub odpowiedniego poszycia (np. Cynk na stalowych śrubach dotykających aluminium) w celu zapobiegania korozji galwanicznej.
Wydajność transferu obciążenia: Solidny hak dachowy zakotwicza system. Uprojektowane aluminiowe złączki skutecznie przenoszą obciążenia z szyn i paneli do tych kotwic bez deformacji lub zmęczenia.
Elastyczność instalacji i prędkość: wstępnie zmontowane lub łatwe do łączenia kombinacji dopasowania/haczyka znacznie przyspieszają instalację. Regulacja w ramach wyposażenia kompensuje nieprawidłowości dachu i upraszcza osiągnięcie precyzyjnego układu i pochylenia panelu.
Optymalizacja systemu: kombinacja pozwala projektantom dostosować wysokość montażu, przechylenie i odstępy szyny specjalnie dla wymagań projektu, rodzaju dachu i wymiarów modułów.
Estetyka i minimalny ślad: usprawnione aluminiowe złączki przyczyniają się do niższego profilu wizualnego. Wydajny projekt minimalizuje liczbę wymaganych penetracji dachu na zespół haku/dopasowania.
Aluminiowe łączenie i kombinacja haka na dachu to znacznie więcej niż tylko sprzęt; Jest to zaprojektowany fundament udanej instalacji słonecznej na dachu. Hak dachowy zapewnia niezbędny, bezpieczny punkt zakotwiczenia, zbudowany w celu wytrzymania korozji i przeniesienia obciążeń konstrukcyjnych. Zespół dopasowania aluminium oferuje krytyczną zdolność adaptacyjną, siłę i odporność na korozję potrzebną do precyzyjnego pozycjonowania i obsługi tablicy PV przez dziesięciolecia. Uważny wybór wysokiej jakości komponentów w ramach tej parowania-biorąc pod uwagę określony rodzaj dachu, lokalny klimat i wymagania strukturalne-ma zasadnicze znaczenie dla zapewnienia bezpieczeństwa, wydajności i długowieczności każdego systemu fotowoltaicznego na dachu. Ten niezbędny sojusz umożliwia efektywne i bezpieczne wykorzystanie energii słonecznej na różnych dachach na całym świecie.
