W nowoczesnych systemach montażu paneli słonecznych śruba uziemiająca (znana również jako kotwa uziemiająca lub śruba uziemiająca ) odgrywa kluczową rolę jako fundament podtrzymujący całą konstrukcję panelu słonecznego.
W porównaniu z tradycyjnymi fundamentami betonowymi śruby uziemiające zapewniają szybszy montaż, możliwość ponownego użycia i lepsze dostosowanie do różnych typów gleby, co czyni je preferowanym wyborem w przypadku farm fotowoltaicznych i naziemnych systemów fotowoltaicznych.

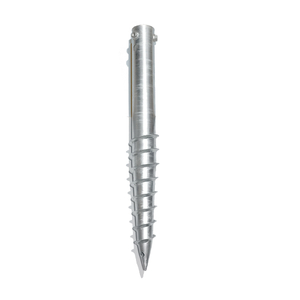

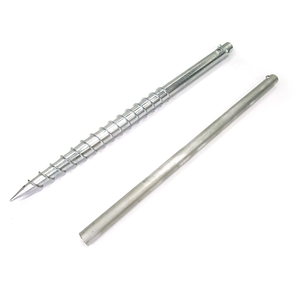

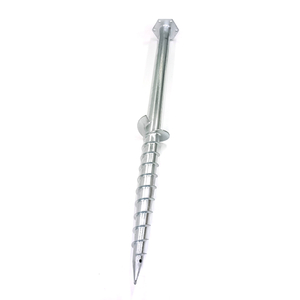

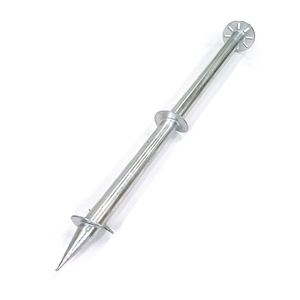

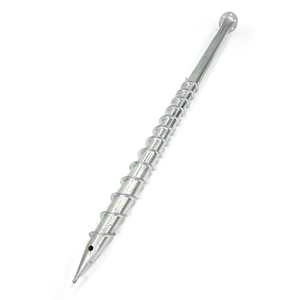

Spiralna śruba uziemiająca to stalowe urządzenie kotwiące ze spiralnymi ostrzami (helisami) przyspawanymi do wału. Wbija się go w ziemię za pomocą maszyny hydraulicznej, aby zapewnić mocny, stabilny i niebetonowy fundament pod konstrukcje solarne.
Te śruby uziemiające są zwykle wykonane ze stali ocynkowanej ogniowo lub stali powlekanej cynkiem, aluminium i magnezem (Zn-Al-Mg), aby zapobiec korozji. Górna część często łączy się z ramą montażową instalacji solarnej za pomocą śrub, nakrętek i elementów złącznych ze stali nierdzewnej.
| Opis | funkcji |
|---|---|
| Tworzywo | Stal węglowa Q235 / Q355 pokryta Zn-Al-Mg lub cynkowana ogniowo |
| Obróbka powierzchniowa | Galwanizacja ≥80 μm zapewniająca odporność na korozję |
| Średnica | 68 mm – 140 mm |
| Długość | 800 mm – 3000 mm (możliwość dostosowania) |
| Najlepsze połączenie | Płyta kołnierzowa lub łącznik w kształcie litery U ze śrubami kotwiącymi |
| Instalacja | Wbijany w ziemię za pomocą kafara, nie wymaga betonu |
| Wyjaśnienie | zalety |
|---|---|
| Nie potrzeba betonu | Oszczędza czas, zmniejsza koszty i umożliwia łatwą relokację. |
| Szybka instalacja | Śruby uziemiające można zainstalować w ciągu kilku minut za pomocą wkrętarki. |
| Ekologiczny | Powoduje minimalne naruszenie gleby i może być ponownie użyty. |
| Silna nośność | Wspiera konstrukcje solarne przy dużym obciążeniu wiatrem lub śniegiem. |
| Kompatybilny z połączeniami śrubowymi | Doskonale współpracuje ze śrubami, nakrętkami i elementami złącznymi ze stali nierdzewnej w systemach montażowych. |

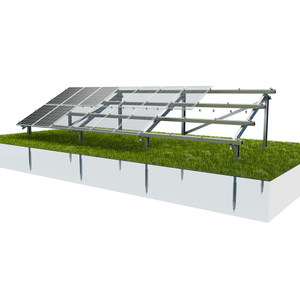

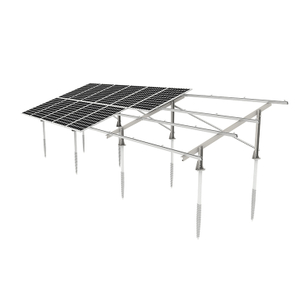

W systemie montażu instalacji fotowoltaicznej każda spiralna śruba uziemiająca działa jako punkt fundamentowy, który zakotwicza konstrukcję wsporczą instalacji fotowoltaicznej. .
Po zainstalowaniu śrub uziemiających , stalowe słupki lub belki ceownikowe są mocowane za pomocą śrub, podkładek i nakrętek ze stali nierdzewnej, tworząc bezpieczną i stabilną ramę paneli słonecznych.
Połączenie pomiędzy śrubami uziemiającymi a szynami montażowymi jest zwykle wykonywane przy użyciu:

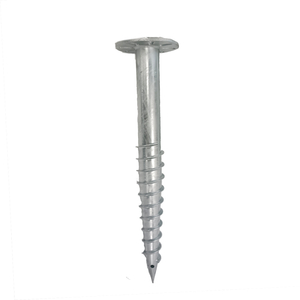

Płyty kołnierzowe z wstępnie wywierconymi otworami na śruby
Złącza w kształcie litery U lub L mocowane za pomocą śrub ze stali nierdzewnej
Śruby kotwowe do mocowania bezpośredniego
Te połączenia śrubowe zapewniają doskonałą integralność strukturalną i długoterminową odporność na wibracje i korozję.
| Specyfikacja | przedmiotu |
|---|---|
| Tworzywo | Stal węglowa cynkowana ogniowo (Q235 / Q355) |
| Grubość powłoki | ≥80μm ocynkowany lub ≥200g/m² Zn-Al-Mg |
| Typ helisy | Pojedyncza lub podwójna helisa |
| Połączenie | Płyta kołnierzowa + otwory na śruby |
| Rozmiar śruby | Śruby ze stali nierdzewnej M10 / M12 / M16 |
| Aplikacja | Naziemne systemy fotowoltaiczne, ogrodzenia, konstrukcje zewnętrzne |
Stosowanie śrub i elementów złącznych zamiast spawania oferuje kilka korzyści w konstrukcjach fotowoltaicznych:
Łatwa konserwacja: uszkodzone części można szybko wymienić.
Precyzyjne wyrównanie: Śruby umożliwiają mikroregulację podczas instalacji.
Odporność na korozję: Śruby i śruby kotwowe ze stali nierdzewnej zapewniają trwałość w warunkach zewnętrznych.
Nadaje się do recyklingu i ponownego użycia: Konstrukcję można zdemontować i ponownie wykorzystać przy minimalnych uszkodzeniach.
Połączenia śrubowe są szczególnie popularne w systemach montażu naziemnego instalacji fotowoltaicznych , gdzie istotna jest szybkość i stabilność instalacji.
Śruby uziemiające są podstawą farm fotowoltaicznych i projektów PV . W połączeniu z aluminiowymi szynami montażowymi do paneli słonecznych i śrubami ze stali nierdzewnej zapewniają długotrwałą wydajność nawet w ekstremalnych warunkach pogodowych.
Stosowane są także w słupkach ogrodzeniowych, , systemach tarasowych , , billboardach i konstrukcjach tymczasowych , ze względu na ich możliwość wielokrotnego użycia i wytrzymałość.
W rolniczych systemach fotowoltaicznych , śrubowe śruby uziemiające zapewniają stabilność bez naruszania warstw gleby — idealne rozwiązanie do szklarni lub gospodarstw zajmujących się energią słoneczną.
| Parametr | Śrubowy | fundament betonowy |
|---|---|---|
| Czas instalacji | 3–5 minut na śrubę | Czas utwardzania 1–2 dni |
| Wpływ na środowisko | Minimalnie, bez wykopów | Wysoka, niszczenie gleby i emisja CO₂ |
| Możliwość ponownego użycia | W 100% wielokrotnego użytku | Nie nadaje się do ponownego użycia |
| Pojemność ładowania | Wysokie, z połączeniami śrubowymi | Wysoka, ale stała |
| Wydajność kosztów | Niższy całkowity koszt instalacji | Wyższe ze względu na robociznę i materiały |
Spiralna śruba uziemiająca jest niezbędnym elementem systemu montażu solarnego , oferującym trwałe, mocne i elastyczne rozwiązanie fundamentowe.
Dzięki śrubom kotwowym , i łącznikom ze stali nierdzewnej zapewnia bezpieczne i długotrwałe instalacje fotowoltaiczne - nawet w trudnych warunkach glebowych i pogodowych.
Dla deweloperów instalacji fotowoltaicznych poszukujących szybkich, ekologicznych i trwałych fundamentów najlepszym wyborem są śruby uziemiające .
1. Jaka jest główna zaleta śruby uziemiającej w porównaniu do fundamentów betonowych?
Śruby uziemiające nie wymagają kopania ani betonu , co pozwala na szybszy, czystszy i bardziej opłacalny montaż.
2. Czy śruby uziemiające nadają się do każdego rodzaju gleby?
Tak. Można je instalować w glinie, piasku, żwirze i glebie mieszanej. W przypadku bardzo kamienistego terenu może być konieczne wstępne nawiercenie.
3. Jakiego rodzaju śruby stosuje się do łączenia konstrukcji solarnych ze śrubami uziemiającymi?
Do bezpiecznych i odpornych na korozję połączeń stosuje się zwykle śruby ze stali nierdzewnej (M10–M16) i śruby kotwiące .
4. Jak długo wytrzymują śruby uziemiające w instalacjach fotowoltaicznych?
Przy odpowiedniej galwanizacji i zabezpieczeniu śrub śruby uziemiające mogą wytrzymać ponad 25 lat , co odpowiada żywotności systemów fotowoltaicznych.
5. Czy po demontażu można ponownie wykorzystać śruby uziemiające?
Tak. Można je odkręcić, przenieść i ponownie wykorzystać, co czyni je wysoce zrównoważonymi w przypadku tymczasowych lub modułowych projektów fotowoltaicznych.
