Dobór systemów montażu fotowoltaiki na dachy płaskie

I. Charakterystyka konstrukcyjna dachów płaskich

Dachy płaskie mogą znacznie różnić się konstrukcją, przy czym powszechnymi typami są konstrukcje betonowe i płaskie konstrukcje stalowe. Betonowe dachy płaskie mają zazwyczaj większą nośność, ale dodatkowe warstwy konstrukcyjne, takie jak hydroizolacja lub izolacja, mogą mieć wpływ na instalację systemów mocowania fotowoltaicznego (PV). W przypadku płaskich dachów stalowych należy zwrócić uwagę na takie czynniki, jak rozpiętość, specyfikacje stali i wytrzymałość, ponieważ mają one bezpośredni wpływ na nośność dachu.

II. Rodzaje systemów mocowania fotowoltaiki do dachów płaskich

(A) Stałe systemy mocowania uchylnego

1. Cechy konstrukcyjne
Systemy mocowania uchylnego składają się głównie ze słupów, belek, stężeń i łączników:

• Kolumny zapewniają podparcie całej konstrukcji i są przymocowane do fundamentu dachu.

• Belki podeprzeć moduły fotowoltaiczne, zapewniając ich wyrównanie.

• Aparat ortodontyczny zwiększają stabilność, zapobiegając deformacji lub zawaleniu się pod obciążeniem wiatrem lub śniegiem.
  Elementy te są zwykle montowane za pomocą śrub, spawania lub nitów, tworząc solidną konstrukcję.

2. Zasada konfiguracji kąta
Kąt montażu jest ustalany z góry na podstawie lokalnej szerokości geograficznej i wzorców promieniowania słonecznego. Ogólnie rzecz biorąc, optymalny kąt jest zgodny z lokalną szerokością geograficzną, ale można wprowadzić korekty ze względu na zmiany sezonowe, otaczający teren i zacienienie. Na przykład:

• Na półkuli północnej dodanie 10–15° szerokości geograficznej może zmaksymalizować zimowe promieniowanie słoneczne.

• Odjęcie 10–15° mogłoby zoptymalizować wytwarzanie latem.
  Po zainstalowaniu kąt pozostaje stały.

3. Zalety

• Wysoka stabilność: Dzięki prostej konstrukcji i braku ruchomych części systemy stałego pochylenia są odporne na wiatr, śnieg i siły sejsmiczne.

• Niższy koszt: Uproszczona konstrukcja zmniejsza koszty materiałów i instalacji, dzięki czemu jest opłacalna w przypadku projektów oszczędnych.

• Minimalna konserwacja: Mniej komponentów oznacza mniejszą złożoność konserwacji i obniżenie całkowitych kosztów.

4. Wady

• Ograniczona wydajność: Stały kąt nie może dostosować się do zmian położenia słońca, ograniczając wychwytywanie promieniowania słonecznego w określonych porach roku.

5. Aplikacje

• Małe systemy fotowoltaiczne: Idealny do instalacji mieszkalnych lub małych obiektów komercyjnych, gdzie zapotrzebowanie na energię jest skromne.

• Regiony ze stabilnym nasłonecznieniem: Szczególnie skuteczny na obszarach o dużych i stałych zasobach energii słonecznej.

(B) Regulowane systemy mocowania fotowoltaicznego

1. Komponenty
Systemy regulowane obejmują konstrukcje wsporcze (kolumny i belki), mechanizmy regulacyjne i łączniki:

• Mechanizmy regulacji obejmują osie obrotu, śruby lub koła zębate do regulacji kąta i wysokości.

2. Funkcje regulacji

• Regulacja kąta: Regulacja kąta modułu za pomocą uchwytów lub napędów silnikowych (w systemach zautomatyzowanych) zapewnia optymalne dopasowanie do światła słonecznego.

• Regulacja wysokości: Mechanizmy śrubowe umożliwiają pionowy ruch modułów, poprawiając ekspozycję na światło słoneczne.

3. Zalety

• Zwiększona wydajność: Regulacja kąta w czasie rzeczywistym maksymalizuje wychwytywanie promieniowania słonecznego, zwiększając wydajność o 10–30% w porównaniu z systemami stacjonarnymi.

• Elastyczność: Obsługuje nieregularne dachy, przeszkody i zmienne warunki, dzięki czemu jest wszechstronny w przypadku skomplikowanych instalacji.

(C) Podtypy stałych systemów mocowania uchylnego

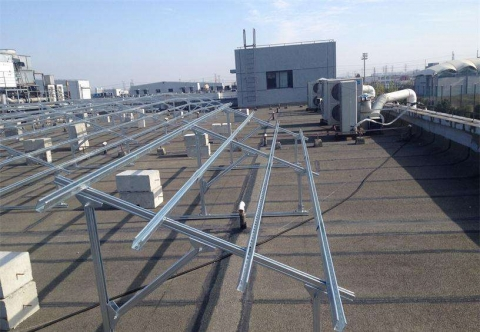

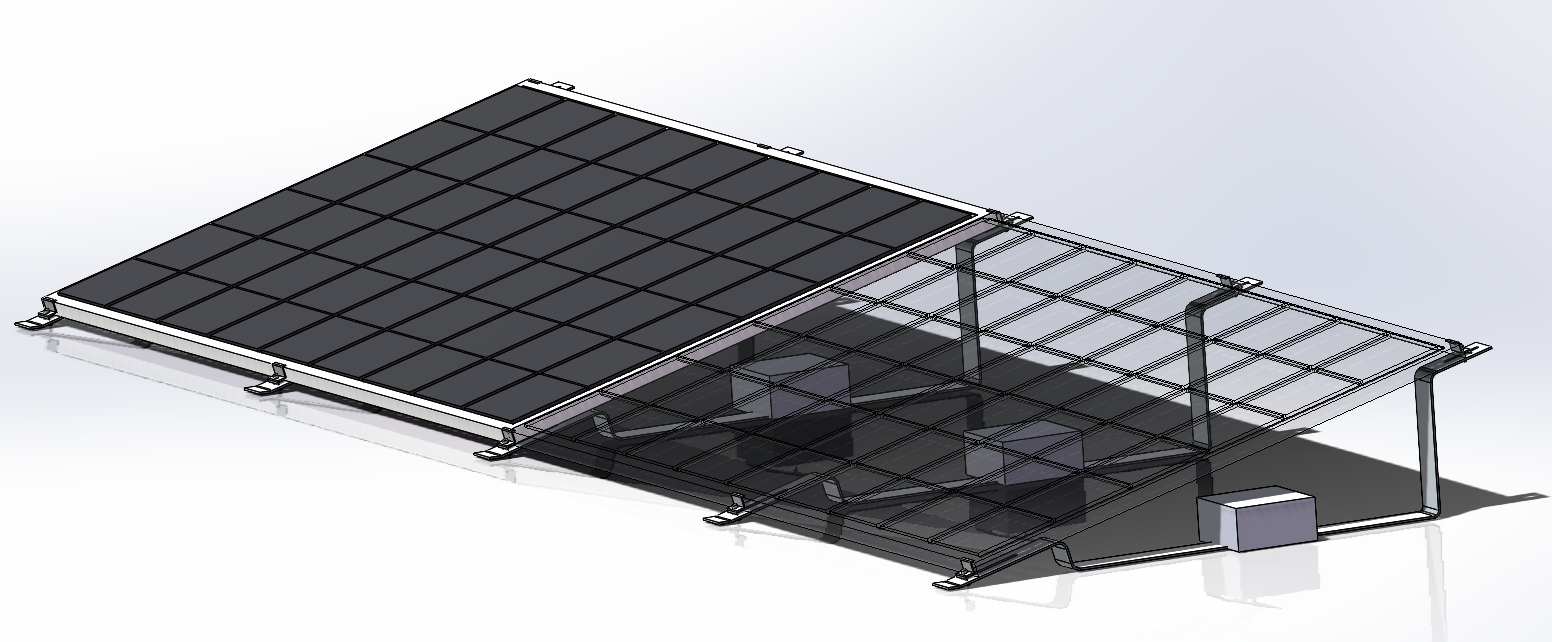

1. Systemy mocowania z balastem

• Zasada: Stabilność osiąga się dzięki obciążonym elementom, takim jak bloki betonowe lub worki z piaskiem, co pozwala uniknąć penetracji konstrukcji lub zakotwienia.

• Zalety:

• Niski wpływ na konstrukcje dachowe, konserwujący warstwy hydroizolacyjne.

• Elastyczna instalacja i łatwe przenoszenie systemów tymczasowych.

2. Systemy mocowania strukturalnego

• Systemy te, składające się ze słupów, belek i stężeń, nadają się do dużych instalacji naziemnych lub przestronnych dachów.

• Zalety:

• Prosta konstrukcja i wysoka niezawodność przy minimalnych wymaganiach konserwacyjnych.

IV. Wniosek

Dachy płaskie często preferują systemy stałego pochylenia ze względu na opłacalność i prostotę. Jednak systemy regulowane są odpowiednie dla tych, którzy wymagają elastyczności kąta. Skontaktuj się z nami, aby uzyskać dostosowane do indywidualnych potrzeb rozwiązania lub dalszą pomoc.
