Liczba wyświetleń:0 Autor:Edytuj tę stronę Wysłany: 2025-10-31 Źródło:Ta strona
Montaż paneli słonecznych na dachu krytym dachówką wymaga precyzji, trwałości i bezpieczeństwa.
I tu z pomocą przychodzi system montażu paneli słonecznych na dachach ceramicznych — profesjonalne rozwiązanie zaprojektowane do bezpiecznego mocowania modułów fotowoltaicznych na dachówkach ceramicznych, betonowych lub hiszpańskich.
Dzięki wytrzymałym hakom dachowym , i elementom mocującym wsporniki solarne system ten zapewnia długotrwałą stabilność i odporność na warunki atmosferyczne.

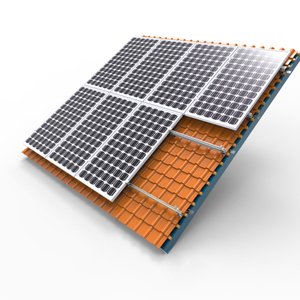

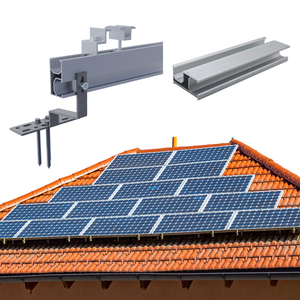

System montażu paneli słonecznych na dachu dachówkowym to konstrukcja zaprojektowana do montażu paneli słonecznych na dachach krytych dachówką bez uszkadzania lub naruszania integralności dachu.
Wykorzystuje specjalnie zaprojektowane śruby , i szyny haków dachowych do bezpiecznego mocowania paneli, zachowując wodoszczelność i wytrzymałość konstrukcyjną.
System zazwyczaj obejmuje:

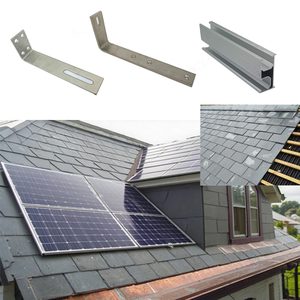

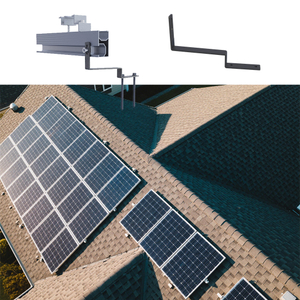

Haki dachowe (stal nierdzewna lub aluminium)
Szyny montażowe
Zaciski środkowe i końcowe
Śruby, nakrętki i elementy złączne
Akcesoria solarne do wyrównywania i uziemiania
| Komponent | Funkcja | Materiał |
|---|---|---|
| Hak dachowy | Mocuje konstrukcję do krokwi dachowych | Stal nierdzewna 304/316 |
| Szyna montażowa | Obsługuje moduły słoneczne | Stop aluminium 6005-T5 |
| Zacisk środkowy / zacisk końcowy | Zabezpiecza panele na szynach | Aluminium z podkładką EPDM |
| Śruby i nakrętki | Połącz i dokręć części systemu | Stal nierdzewna |
| Zestaw do flashowania | Zapewnia wodoodporną ochronę | Aluminium/guma EPDM |
Każda część jest precyzyjnie zaprojektowana, aby pasowała do różnych typów płytek, takich jak płytki hiszpańskie, , płytki rzymskie, , płytki płaskie i gonty asfaltowe.
Wspornik do montażu paneli słonecznych na dachu z dachówek pasuje do różnych kształtów dachówek i konstrukcji dachowych, dzięki czemu idealnie nadaje się zarówno do instalacji mieszkalnych, jak i komercyjnych.
Wykonany z anodyzowanego aluminium i elementów złącznych ze stali nierdzewnej , system jest odporny na korozję, zapewniając ponad 25 lat żywotności.
Wstępnie zmontowane komponenty, takie jak śruby T , z nóżkami L i nakrętki sprężyste , upraszczają instalację, redukując czas i koszty robocizny.
Odpowiednie akcesoria do obróbek blacharskich i uszczelniających zapobiegają przeciekom dachu, utrzymując integralność dachu nawet po wierceniu.
System umożliwia elastyczną regulację wysokości i kąta panelu, zapewniając schludny i symetryczny układ na dachu.
| Specyfikacja | przedmiotu |
|---|---|
| Strona instalacyjna | Dach skośny z dachówki |
| Typ dachu | Glina, beton, rzymska, hiszpańska płytka |
| Tworzywo | AL6005-T5, SUS304/316 |
| Wykończenie powierzchni | Anodowane aluminium, stal cynkowana ogniowo |
| Maksymalna prędkość wiatru | Do 60 m/s |
| Obciążenie śniegu | Do 1,4 kN/m² |
| Orientacja modułu | Portret lub krajobraz |
| Zgodność ze standardami | AS/NZS 1170, DIN 1055, JIS C 8955, ISO 1461 |

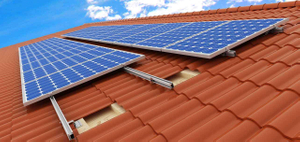

Zdejmij lub podnieś dachówkę, aby odsłonić krokwię.

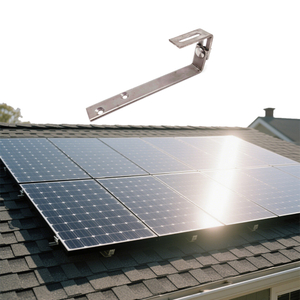

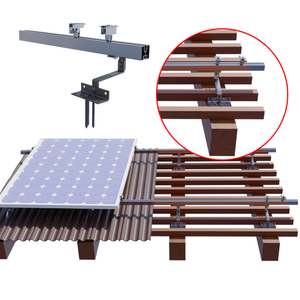

Przymocuj hak dachowy ze stali nierdzewnej do drewnianej belki za pomocą śrub sześciokątnych.
Zainstaluj ponownie płytkę , upewniając się, że ramię haka przechodzi przez szczelinę.

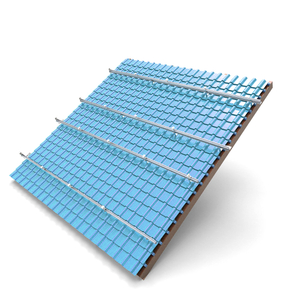

Zamontuj szynę aluminiową na haku za pomocą śrub T i nakrętek.
Zabezpiecz moduły słoneczne za pomocą zacisków środkowych i zacisków końcowych.
Dokręć wszystkie elementy mocujące i wykonaj ostateczne wyrównanie.
W każdym połączeniu zastosowano wysokiej jakości śruby i nakrętki solarne, aby zagwarantować bezpieczeństwo i trwałość przy silnym wietrze lub dużych ilościach śniegu.
| Korzyści | z funkcji |
|---|---|
| Odporny na korozję | Materiały ze stali nierdzewnej i aluminium zapewniają długoterminową stabilność |
| Lekka konstrukcja | Zmniejsza obciążenie dachu bez utraty wytrzymałości |
| Szybki montaż | Mniej części, wstępnie zmontowane zestawy oszczędzają czas |
| Estetyczny wygląd | Czysty układ pozwala zachować piękno dachu |
| Niska konserwacja | Po zainstalowaniu wymagana jest minimalna konserwacja |
Elementy mocujące w systemie montażu paneli słonecznych na dachu dachówkowym — w tym śruby, nakrętki i wkręty — mają kluczowe znaczenie dla bezpieczeństwa.
Stosowanie łączników solarnych ze stali nierdzewnej zapobiega rdzewieniu i poluzowaniu spowodowanemu rozszerzalnością cieplną.
Wysokiej jakości śruby solarne (takie jak śruby M8 lub M10 T) zapewniają pewny chwyt pomiędzy hakiem dachowym a aluminiową szyną.
Zalecane materiały złączne:
| Rodzaj łącznika | Zastosowanie | materiału |
|---|---|---|
| Śruba T | Stal nierdzewna 304/316 | Połączenie kolejowe |
| Śruba sześciokątna | SUS304 | Zaczep do krokwi |
| Nakrętka sprężynowa | Stal ocynkowana | Utrwalenie kanału |
| Wkręt samowiercący | SUS410 | Montaż haka dachowego |
Systemy paneli słonecznych na dachach mieszkalnych
Dachy komercyjne z płytek ceramicznych lub hiszpańskich
Projekty renowacyjne modernizujące stare systemy dachowe
Instalacje fotowoltaiczne poza siecią
Zestaw do montażu paneli słonecznych na dachu dachówkowym jest kompatybilny ze wszystkimi głównymi markami modułów fotowoltaicznych , zapewniając zarówno elastyczność, jak i niezawodność.
System montażu paneli słonecznych na dachach krytych dachówką jest bezpiecznym, niezawodnym i wydajnym rozwiązaniem dla instalacji fotowoltaicznych na dachach krytych dachówką.
Stosując najwyższej jakości elementy złączne, śruby i akcesoria do instalacji solarnych , można osiągnąć długotrwałą wydajność i ochronę przed korozją i uszkodzeniami atmosferycznymi.
Niezależnie od tego, czy chodzi o mały dom, czy duży budynek komercyjny, system ten gwarantuje, że panele słoneczne pozostaną bezpiecznie na swoim miejscu, maksymalizując wytwarzanie energii przez dziesięciolecia.
1. Czy mogę zainstalować panele słoneczne na dachu krytym dachówką?
Tak, przy odpowiednim systemie montażu paneli słonecznych na dachu z dachówek , panele słoneczne można bezpiecznie zainstalować bez uszkadzania płytek.
2. Jakie materiały są używane do montażu paneli słonecznych na dachach dachówek?
Zazwyczaj aluminium 6005-T5 do szyn i stal nierdzewna 304/316 do haczyków i elementów złącznych.
3. Czy instalacja paneli słonecznych spowoduje przeciekanie dachu?
Nie, po prawidłowym montażu z zestawami obróbczymi i akcesoriami uszczelniającymi system pozostaje w 100% wodoodporny.
4. Czy wsporniki solarne na dach dachówkowy są regulowane?
Tak, większość haków i zacisków dachowych można regulować, aby dopasować je do różnych kształtów dachówek i kątów dachu.
5. Jak długo wytrzymują systemy montażu fotowoltaicznego na dachach dachówek?
Mogą trwać 25 lat lub dłużej , dopasowując się do żywotności samych paneli słonecznych.
